通常のCNC電動油圧サーボプレスブレーキ機

新世代の石油と電気のハイブリッド技術、省エネと排出削減、高効率と低発熱、大幅に低減された作動音。

高速を待つときは静か (約 25 dB)、曲げたり戻すときは低騒音 (油圧システム内の圧力はメイン サーボ モーターの閉ループによって制御されます)。

高性能モーターとオイルポンプ、強力なパワー。

ラムのアイドリング、高速移動、圧力保持、戻り騒音が大幅に低減され、他の騒音よりも 30% 以上低くなり、よりスムーズに動作します。

PREV：タンデムCNCプレスブレーキ
NEXT：CNC電動サーボプレスブレーキ機

機械設計

機械全体の有限要素解析: 専門のアクチュアリーが Ansys ソフトウェアを使用して、各装置のフレーム、スライド、テーブル、垂直プレートの機械全体の強度と剛性の有限要素解析を実行し、機械のサービスを保証します。人生.

熱処理

フレームは全鋼製一体溶接構造を採用しており、正規化と高周波振動により本体や重要溶接部の内部応力を排除し、工作機械全体の精度を確保し、剛性に優れ、耐歪み・耐歪性に優れています。傾き防止能力。マシンの長期安定性を確保

フレーム溶接

溶接にはエッジバイト、気孔、亀裂などの溶接欠陥がありません。溶接の外面は研磨されて滑らかで、装置の全体的な平面は凹凸がなく滑らかで明るいです。

フレーム溶接

溶接にはエッジバイト、気孔、亀裂などの溶接欠陥がありません。溶接の外面は研磨されて滑らかで、装置の全体的な平面は凹凸がなく滑らかで明るいです。

完全な組み立て

詳細な操作手順と経験豊富な技術者により、各リンクが正確に配置され、機能領域に応じて分割されているため、操作が合理化されます。

制御システム

オランダの DELEMDA-53T コンピュータ数値制御システムは、3 1 軸と 4 1 軸、つまり Y1 軸、Y2 軸、X 軸、V 軸、R 軸を制御できます。
◆ 「ショートカットキー」タッチナビゲーション
◆ 10.1 インチ高解像度トゥルーカラー TFT ディスプレイ
◆ 最大4軸制御（Y1、Y2補助2軸）
◆ たわみ補正制御
◆ 金型・材料・製品ライブラリ付
◆ サーボまたは周波数制御をサポート
◆ 高度な Y 軸制御アルゴリズムにより、閉ループ バルブと開ループ バルブの両方を制御できます。
◆ デュアルネットワーク連携（オプション）
◆ USBペリフェラルインターフェース
◆ Profile-53TL オフラインプログラミングソフトウェア
◆ フルカラー高輝度液晶
◆ LEDバックライト
◆ 1024×600ピクセル
◆ 工業用タッチスクリーン
◆ 内蔵ストレージ容量 1GB
◆ USBデータのバックアップ/リカバリ
◆ USBフラッシュドライブ
◆ 内蔵バルブアンプ内蔵
◆ メモリの電源オフをサポート

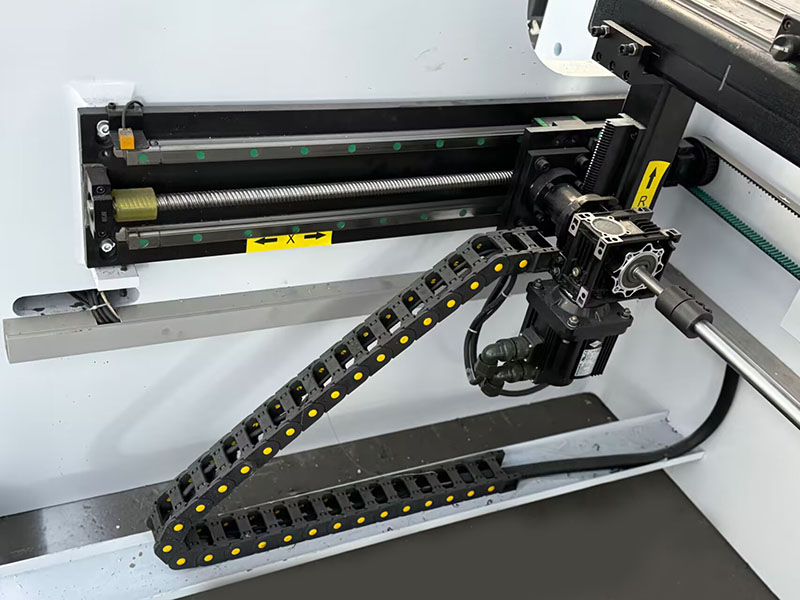

正確で安定したリアストップシステム

斬新かつ独自のダブルリニアガイドレール構造により、優れた位置決め精度を実現します。多段ギア設計により、位置決め範囲が広がり、コストパフォーマンスに優れています。

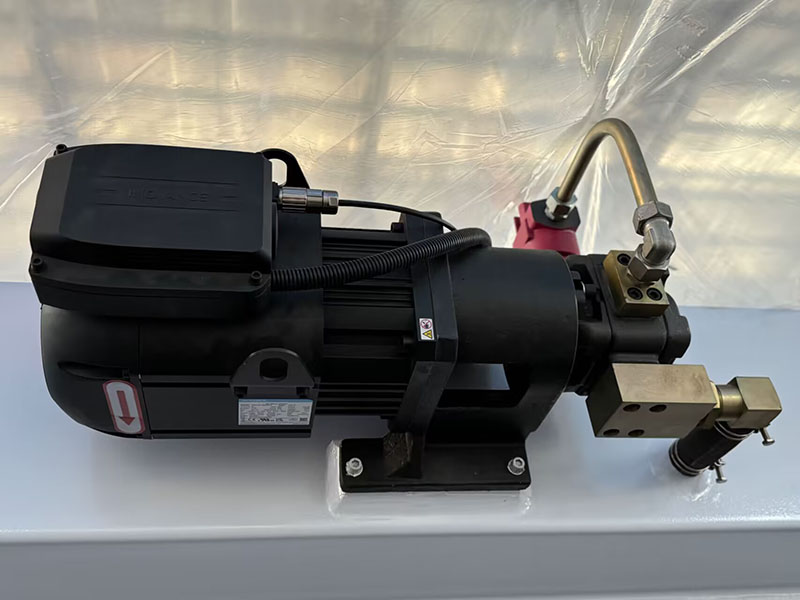

メインサーボモーターは第一線ブランドHuichuan無知サーボモーターを採用

◆ 1.高精度：Huichuanサーボモーターの電気制御システムにはエンコーダーが装備されており、位置信号を正確に取得でき、制御位置決め誤差が小さいため、高精度のモーション制御が保証されます。

◆ 2.高速応答:Huichuan サーボモーターの応答速度は非常に速く、マイクロ秒単位で制御信号に応答し、高速で正確な動的制御を実現します。

◆ 3.強力な制御性能：Huichuanサーボモーターのコントローラーは、モーターの速度、位置、加速度、その他のパラメーターを制御でき、さまざまなパラメーターの変化をリアルタイムで監視して、さまざまな制御ニーズに適応できます。

◆ 4.優れた安定性: Huichuan サーボモーターには自動調整機能があり、負荷の変化を自動的に識別し、タイムリーな調整を行って動きの安定性を確保します。

機械たわみ補正テーブル

ワークピースの良好な加工精度を確保するために、Alliance LRMR 機械式アンダーテーブル補正機構が使用されています。多点機械式たわみ補正デバイスは、理想的な位置と凸曲線のクラスターを形成することができ、デバイスの正確な投影は、異なる厚さまたは長さの部品を加工する場合、数値制御システムによって自動的に制御され、ワー​​クピースの加工時に良好な精度が確保されます。補正装置には、CNC 水平自動補正機能だけでなく、縦方向手動補正機能もあります。

ドイツ REXROTH ベンディングマシン特殊油圧システム

ドイツREXROTH社製ベンディングマシンの特殊油圧システム(電子油圧比例サーボ同期制御システム)を採用しています。このシステムは、閉ループの位置制御システムであり、格子規則によってスライダの同期誤差を動的に検出し、数値制御システムの電気油圧サーボバルブによってスライダの同期誤差を補正して、スライダが完全な無負荷の場合、常にワークベンチと平行にすることができます。スライダー同期精度 ≤±0.02mm.

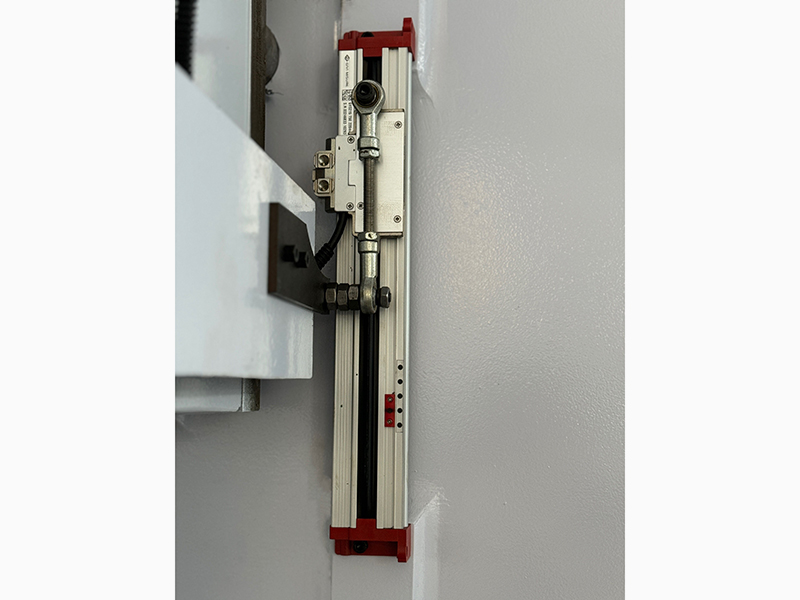

格子定規 GIVI

スライダーの両側には、同期位置フィードバックを検出するイタリア製 GV 光学定規が装備されています。
最大0.1ミクロンの高解像度。精度レベルは最大 ±1 ミクロン、最大ギャップ誤差は 1 ミクロン未満です。

クイッククリップの垂直方向への迅速な取り付けと取り外し

精密高速治具の構成により、治具の底部と側面からの双方向の金型の取り付けと交換を実現でき、金型の交換時間を効果的に短縮し、生産効率を向上させ、支持力を向上させることができます。

ダブルカラーブロックフィンガー、絶妙なデザイン、耐久性

電気系統

機械の電気制御システムの主要コンポーネントには、安定性と耐久性に優れた国際的に有名なブランド Schneider/Siemens が使用されています。
モジュール設計を採用し、全体がシンプルで寛大です。
電気キャビネットは防塵設計を採用し、回路の耐用年数と安全性を確保します。

前トレイを移動する

リニアガイドレールに沿って移動し、任意の位置にドッキングすることで曲げ作業を補助し、作業を効率化します。 (各機種は固定式が標準となります。

レーザー保護 (オプション)

DSP 可視レーザー保護機能を備えたベンディングマシン、EN12622 準拠。ビームは、ベンダーオペレーターの指をパンチとダイの間に挟まれる危険から保護します。
システムの応答時間は2ms、最大保護距離は15mです。
以下の安全規格に適合: EU CEI EN62061、EN ISO13849-1、CEI EN61496-1、CEI EN61496-2、EN 12622

高品質な金型

アライアンス金型（一体焼入れ）は、高品質の金型材料として42crmo（42クロムモリブデン）を使用し、完璧な熱処理プロセス（一体焼入れ、レーザー焼入れ、窒化処理）を経て、支持能力と耐用年数を確保します。金型。ハイエンドの精密工作機械加工を採用し、高精度の金型を保証します。
