シャーリングマシンのバックゲージ機構はどのように機能しますか?

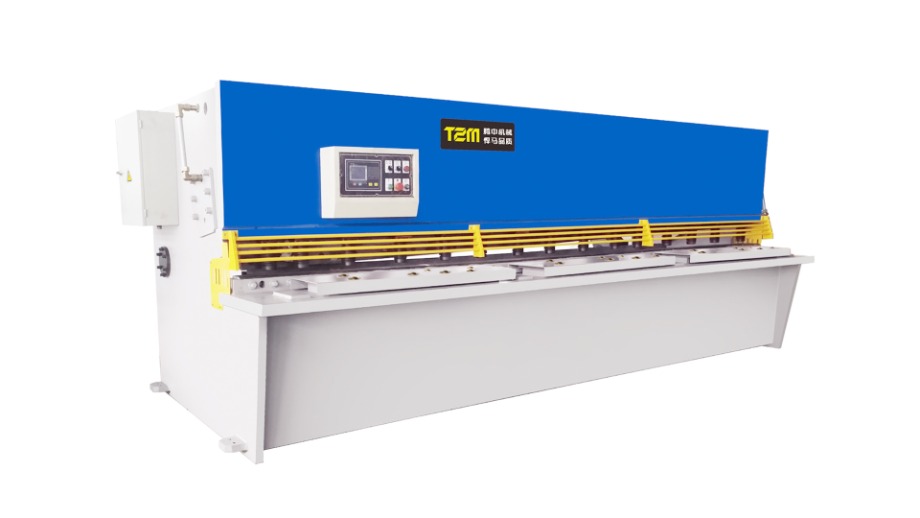

精密板金製造の世界では、バックゲージ機構はせん断加工時の精度と効率を確保する上で極めて重要な役割を果たします。現代の操作に不可欠なバックゲージ シャーリングマシン は、切断する材料の長さを決定する重要なコンポーネントとして機能し、オペレーターが生産工程全体を通じて精度と一貫性を維持できるようにします。しかし、このメカニズムは正確にどのように機能するのでしょうか?

バックゲージシステム: 概要
バックゲージは本質的に、切断刃とシート材料の間の距離を制御する位置決めシステムです。これにより、各カットが正しい長さで一貫して正確に行われることが保証されます。通常、バックゲージは可動レール、位置決めアーム、ストッパーで構成されており、これらすべてが連携して材料を切断点までガイドします。この機構の役割は、連続する操作で行われる切断の再現性と信頼性を決定するため、基本的なものです。

仕組みと操作
バック ゲージはシャーリング マシンの後部に接続されており、切断プロセスの前に板金の位置を決めます。バックゲージを必要な寸法に調整することで、オペレーターは各ピースの正確な切断長さを設定できます。バックゲージは通常、モーターによって駆動され、ネジまたはリニアガイドシステムに接続されており、シャーリングテーブルに沿ったスムーズで正確な動きを保証します。

ハイエンドのシャーリングマシンでは、このシステムはデジタル制御により自動化でき、バックゲージを複数のカット長に合わせて迅速に調整できます。これらのシステムはデジタル表示機能を備えていることが多く、オペレーターはバック ゲージの正確な位置を常に明確に把握できます。

バックゲージ機構の種類
特定のシャーリング マシンのモデルに応じて、いくつかのタイプのバック ゲージ機構があります。

手動バックゲージ
この単純な機構では、オペレータがバック ゲージを手動で (通常はハンドルまたはレバーを使用して) 調整する必要があります。これらのシステムは信頼性がありますが、正しく調整されていないと時間がかかり、エラーが発生しやすくなります。

電動バックゲージ
この自動化システムは、ボタンを押すだけで材料を所定の位置に移動させるため、より高い精度と速度を実現します。これは、頻繁な調整が必要な大量生産の場合に特に役立ちます。

NC(数値制御)バックゲージ
より高度な機械では、バック ゲージが数値制御システムと統合されています。これにより、さまざまなシート サイズやカットに合わせた迅速な調整と切断プログラムの保存が可能になり、セットアップ時間を大幅に短縮できます。

CNC（コンピューター数値制御）バックゲージ
最も先進的なシステムである CNC バック ゲージは完全にプログラム可能で、複数のカットを非常に正確に実行できます。これらは、高精度のタスクや自動化されたワークフローが必要な環境に最適です。

主な機能と利点
バックゲージ機構の重要性はどれだけ強調してもしすぎることはありません。これにはいくつかの重要な利点があります。

精度
バックゲージにより、すべてのシートが正確に必要な寸法に切断されることが保証され、人的ミスのリスクが排除されます。高度なシステムにより、設定された長さからの偏差を最小限に抑えてカットが行われます。

効率
バックゲージにより、材料の手動測定と位置決めにかかる時間が短縮されます。この速度は、迅速かつ正確な切断が必要な大量生産環境では特に重要です。

再現性
どのような製造プロセスにおいても、一貫性が重要です。バックゲージを使用すると、同じ長さに繰り返しカットできるため、バッチ内のすべてのピースの均一性が保証されます。

柔軟性
最新のバック ゲージは柔軟性が高く、幅広いシート サイズと厚さに対応できます。薄板でも厚板でもバックゲージを調整することで、さまざまな材質で安定した性能を発揮します。

課題と考慮事項
バックゲージ機構にはいくつかの利点がありますが、課題がないわけではありません。たとえば、バックゲージの正確な動きを定期的に校正して、正確さを保つ必要があります。ガイドやモーターに磨耗があると、切断が不正確になる可能性があるため、定期的なメンテナンスが不可欠です。

さらに、高速生産環境では、バックゲージがシャーリングマシンの全体的な動作とシームレスに連動する必要があります。バックゲージ機構が誤動作したり、同期がずれたりすると、遅延、材料の無駄、さらには機械の損傷につながる可能性があります。

バックゲージ機構は現代のシャーリングマシンにとって重要な要素であり、比類のない精度、再現性、効率を提供します。手動、電動、CNC 制御のいずれであっても、オペレーターがシート素材を正確に配置する手段を提供し、あらゆるカットが最小限の誤差で正しい長さに行われることを保証します。メンテナンスと校正には課題がありますが、バック ゲージの利点により、精度と一貫性が最重要視される高品質の板金製造においてバック ゲージは不可欠なものとなっています。ワークフローと製品品質の両方の向上を目指すメーカーにとって、バック ゲージ システムを理解することは、せん断プロセスを習得するための鍵となります。
