4本ローラーローリングマシンのプリベンディング機能はどのように機能しますか?

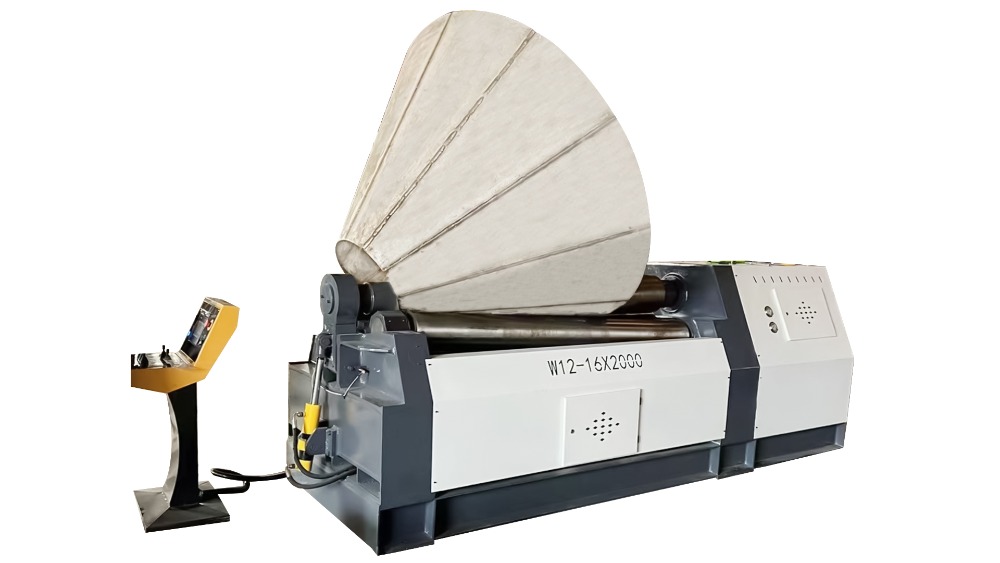

金属製造の分野では、精度と効率が最も重要です。の 4本ローラー圧延機 この領域の基礎である、板金をさまざまな円筒形または円錐形に曲げるプロセスを合理化する高度なエンジニアリングを例示します。多くの革新的な機能の中でも、プリベンディング機能は重要な機能として際立っています。この記事では、この機能の仕組みと利点を詳しく説明し、この機能が最新の圧延機のパフォーマンスと出力品質をどのように向上させるかを明らかにします。

プリベンディング機能を理解する

予備曲げは、圧延作業を開始する前に、金属シートの曲げられていない平らな端部を除去するプロセスです。従来の圧延機では、ローラーの位置決めに固有の制限があるため、エッジが曲がらないことは避けられません。しかし、4 ローラー ローリング マシンのプリベンディング機能は、正確なエッジ制御を可能にし、端から端までシームレスな曲率を保証することでこの課題に対処します。

このプロセスは、戦略的な位置決めと機械のローラーの同期した動きにかかっています。 4 ローラー構成の場合:

トップローラー: 主要な曲げ要素として機能し、下向きの圧力を加えてシートを成形します。

下部ローラー: カウンターサポートとして機能し、材料を安定させます。

サイドローラー: 素材のどちらかの側で動作し、エッジに力を加えて横方向の調整や事前曲げを容易にします。

これらのローラーの相互作用を利用することで、機械は平坦なエッジを効果的に除去し、完全に丸みを帯びた初期輪郭を実現します。

プリベンディングの力学

事前曲げプロセスには、綿密に調整された一連の手順が含まれます。

材料の配置: 板金は上部ローラーと下部ローラーの間に配置されます。均一な圧力分布を確保するには、正確な位置合わせが重要です。

エッジ調整: サイド ローラーが所定の位置に移動し、シートの端をトップ ローラーに押し付けます。この目標を絞った力により、シートの構造的完全性を損なうことなく、シートの端に望ましい曲率が形成されます。

曲げの開始: エッジがあらかじめ湾曲しているため、上部ローラーが下向きの力を加え、下部ローラーが上向きの抵抗を与えます。この同時動作により、シートが必要な形状に成形されます。

連続圧延: 事前曲げが完了すると、機械はシームレスに圧延段階に移行し、完璧に形成された円柱または円錐を生成します。

プリベンド機能のメリット

4 ローラーローリングマシンにプリベンディング機能を組み込むと、次のような大きな利点が得られます。

精度の向上: 曲がっていないエッジを排除することで、機械は一貫した正確な形状を保証し、二次調整の必要性を減らします。

材料効率: 事前に曲げることにより、シートの端まで完全に活用することで、材料の無駄を最小限に抑えます。

運用の合理化: 統合された事前曲げ機能により、追加の機械や手動介入の必要性が減り、生産スケジュールが短縮されます。

美観の向上: 平らなエッジがないため、よりクリーンで視覚的に魅力的な完成品が得られ、高い美的基準が要求される用途には不可欠です。

汎用性: 4 ローラー設計は、幅広い材料の厚さと直径に対応し、さまざまな産業用途に適しています。

応用例とその影響

航空宇宙から建設に至るまでの業界は、4 ローラー圧延機の精度と効率から多大な恩恵を受けています。貯蔵タンク、パイプライン、構造要素などのコンポーネントは、これらの機械によって提供されるシームレスな出力に依存しています。特に、プリベンディング機能により、各製品が厳しい品質と性能のベンチマークを確実に満たすことが保証されます。

最先端の機構とユーザーフレンドリーな操作を組み合わせることで、4 ローラー圧延機は金属加工におけるパラダイムシフトを表します。その事前曲げ機能はイノベーションへの取り組みを強調し、メーカーがより短い時間で、より優れた費用対効果で比類のない結果を達成できるようにします。

結論として、4 ローラーローリングマシンのプリベンディング機能は単なる技術的な強化ではありません。それは金属製造の基準を再定義する革新的な機能です。業界の長年の課題に対処できるその能力により、現代の製造に不可欠なツールとしての地位が確固たるものになりました。
