NCプレスブレーキの油圧式と機械式の違いは何ですか?

NCプレスブレーキ 金属板の精密な曲げや成形を行う、金属加工には欠かせない機械です。さまざまな種類がありますが、 油圧 そして 機械的 最も一般的なのは NC プレス ブレーキの 2 つです。これら 2 つのタイプの違いを理解することは、業務の効率、品質、安全性の最適化を目指すメーカー、エンジニア、オペレーターにとって重要です。

1. 基本動作原理

油圧式NCプレスブレーキと機械式NCプレスブレーキの主な違いは、その作動機構にあります。

メカニカルNCプレスブレーキ モーター駆動のフライホイールを使用して曲げ力を生成します。フライホイールに蓄えられたエネルギーは、ギア、レバー、クランクシャフトのシステムを通じて機械的にラム (またはパンチ) に伝達されます。曲げストロークは機械的なリンケージによって制御され、調整は多くの場合手動または NC (数値制御) 設定によって行われます。

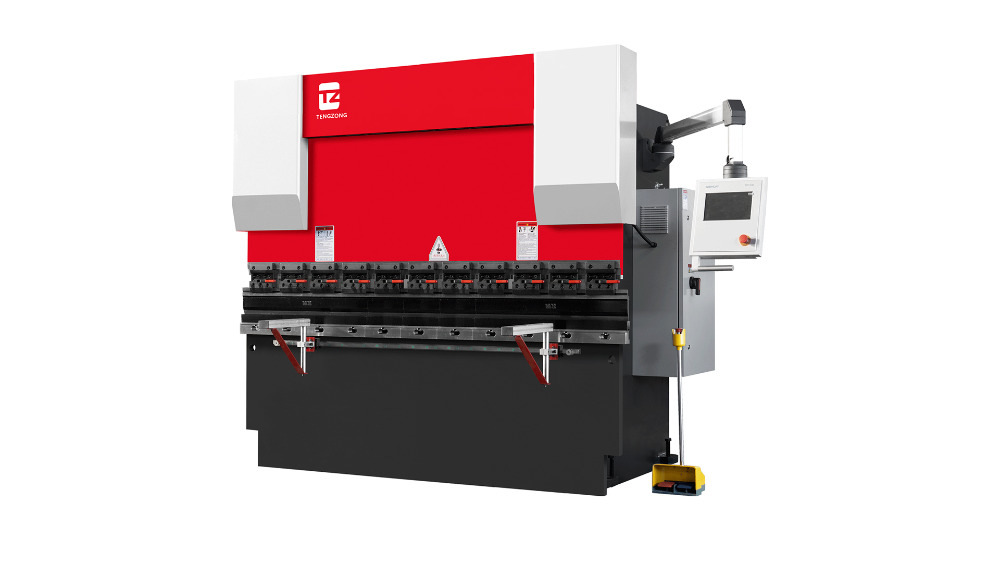

油圧NCプレスブレーキ 、対照的に、油圧シリンダーを使用して力を生成します。油圧ポンプが流体をシリンダー内に押し込み、ラムを下方に動かして材料を曲げます。油圧システムと数値制御インターフェースを使用してラムの速度、圧力、ストロークを細かく制御できるため、より柔軟で正確な曲げ加工が可能になります。

2. 力の発生と能力

メカニカルNCプレスブレーキ フライホイールに蓄えられた運動量に依存します。この設計では通常、高速曲げが可能ですが、曲げ力は特定の機械構成では比較的固定されています。異なる力が必要な場合は、機械的な調整や別の機械が必要になる場合があります。

油圧NCプレスブレーキ 材料や曲げの要件に応じて油圧を変更できるため、力を調整できます。これにより、高張力鋼やアルミニウムなど、幅広い材料の厚さと種類を処理できる汎用性が高まります。油圧システムにより、ストローク全体にわたって一貫した力が得られ、多くの場合、より均一な曲がりが得られます。

3. 精度と柔軟性

主な利点の 1 つは、 油圧 NC Press Brakes それは彼らの精度です。油圧システムはラムの位置、速度、力を非常に正確に制御できます。これは複雑な曲げや大量生産には非常に重要です。多くの油圧 NC プレス ブレーキは、バック ゲージ システムとプログラム可能なシーケンスを備えており、再現性を高め、エラーを削減します。

メカニカルNCプレスブレーキ この点に関しては柔軟性に欠けます。高速曲げを実現できますが、そのストロークとラムの動きは機械的なリンケージによって決定されるため、時間の経過やバッチごとに曲げ角度にわずかな変動が生じる可能性があります。機械式 NC プレス ブレーキでは、一貫した結果を維持するために慎重な校正が必要になることがよくあります。

4. 速度と生産速度

メカニカルNCプレスブレーキ 特にエアベンディング用途での高速動作で知られています。フライホイール機構によりラムの素早い動きが可能となり、力の調整よりも速度が重要となる大規模生産にこれらの機械は最適です。

油圧NCプレスブレーキ 、油圧作動油の動きの性質により、一般に機械式のものよりも遅いものの、優れた制御と安全性を提供します。最新の油圧システムは、特に高度なサーボバルブと高性能ポンプを装備した場合、依然として競争力のある速度を達成できます。

5. メンテナンス要件

NCプレスブレーキを油圧式にするか機械式にするかを選択する場合、メンテナンスは重要な要素となります。

メカニカルNCプレスブレーキ ギア、ベアリング、リンケージには定期的な潤滑が必要です。機械部品が摩耗すると、精度が低下したり、曲げが不均一になったりする可能性があります。機械式機械はアライメントの問題に敏感なため、フライホイールと駆動システムの定期的な検査が必要になる場合もあります。

油圧NCプレスブレーキ 液面のチェック、作動油の定期的な交換、ホース、シール、シリンダーの漏れの検査など、油圧システムのメンテナンスが必要です。油圧システムはより複雑になる場合がありますが、一般に、必要なギアやリンケージの数が少ないため、機械コンポーネントの摩耗は少なくなります。

6. 安全性への配慮

プレスブレーキ操作では安全性が重要な関心事です。

メカニカルNCプレスブレーキ ストローク速度が固定されている傾向があり、オペレーターが注意を払わないとリスクが高まる可能性があります。リスクを軽減するために、ライト カーテンやフット ペダルなどの安全装置が一般的に使用されます。

油圧NCプレスブレーキ 多くの場合、制御された減速、圧力監視、プログラム可能な停止などの高度な安全機能が組み込まれており、事故のリスクが軽減されます。ラムの速度と圧力を制御できるため、油圧機械は一般に、複雑な操作や厚い材料に対してより安全になります。

7. コストとエネルギー消費

メカニカルNCプレスブレーキ 通常、初期費用が低くなり、大量の単純な曲げ作業のエネルギー効率が高くなります。モーターはフライホイールを駆動し、エネルギーを蓄積し、それを繰り返しのストロークに効率的に使用します。

油圧NCプレスブレーキ 多くの場合、油圧システムや制御電子機器のため、初期コストが高くなります。また、油圧ポンプは圧力を継続的に維持する必要があるため、動作中により多くのエネルギーを消費します。ただし、その多用途性と精度により、複雑な曲げや頻繁な材料変更が必要な用途ではコストを正当化できます。

8. 理想的な用途

• メカニカルNCプレスブレーキ 均一な厚さの標準部品を高速で生産するのに最適です。これらは、自動車のボディパネルや基礎的な金属製造など、柔軟性よりも量が重要な業界に適しています。

• 油圧NCプレスブレーキ 多用途性、高精度、またはより厚く高強度の材料の取り扱いが必要な用途に適しています。航空宇宙、建設、特殊板金製造などの業界では、油圧機械が好まれることがよくあります。

9. 概要の比較

特徴機械式 NC プレス ブレーキ油圧 NC プレス ブレーキ力の生成フライホイールと機械的リンケージ油圧シリンダ精度中高速速度非常に速い中程度柔軟性制限高いメンテナンス潤滑と機械チェック油圧流体とシステムのチェック安全性ガードに依存速度/圧力制御により強化コスト前払いの低下前払いの増加最適な用途大量の標準部品多用途、複雑、または厚い部品

10. 結論

油圧式と機械式 NC プレス ブレーキのどちらを選択するかは、生産ニーズ、材料の種類、精度要件、予算によって決まります。機械式 NC プレス ブレーキは、標準的な材料を使用した高速で反復的な作業に優れています。一方、油圧式 NC プレス ブレーキは、より複雑な用途に多用途性、精度、安全性を提供します。これらの違いを理解することは、オペレーターやエンジニアが効率、品質、全体的な運用パフォーマンスを最適化するために適切なマシンを選択するのに役立ちます。

どちらのタイプの NC プレス ブレーキも現代の製造業に関連しており、情報に基づいた意思決定により、選択した機械が生産目標、材料要件、安全基準に適合していることが保証されます。
